WACS (Bridge Web Guide & Tension Control System)

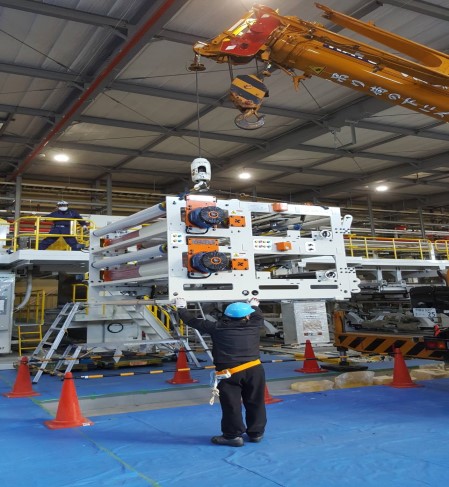

설치 사진

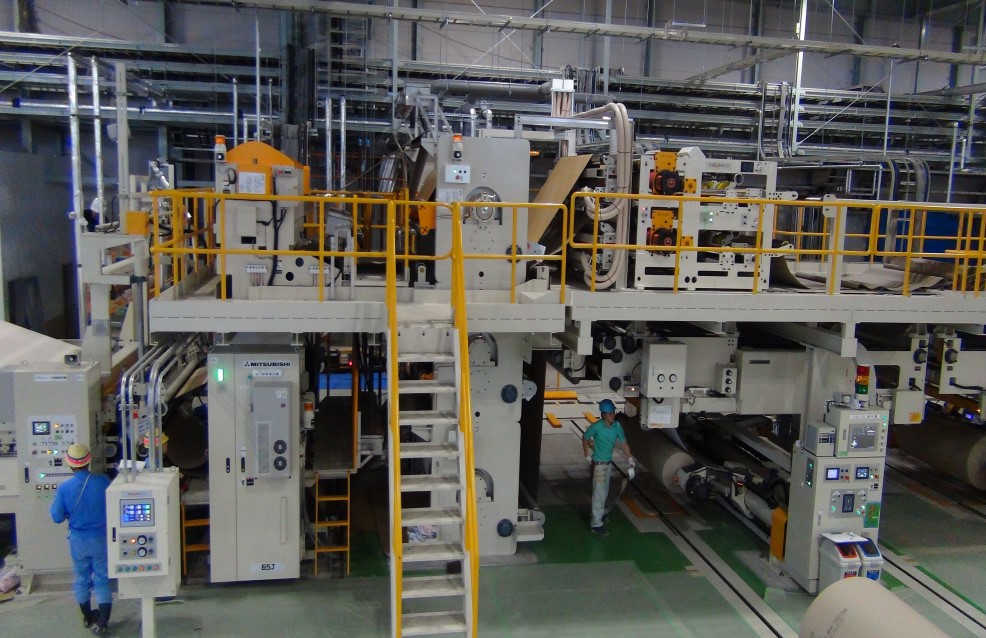

설치 사진

제품 특징

1) 사용목적

이 장비는 싱글페이서를 지나 브릿지 위에서 불안정 운동으로 나아가는 편단을 정밀하게 센터로 가이드하고
장력을 알맞게 컨트롤하여 3단 프리히터에 안정적으로 공급하기 위해 설치된다.

본 장비의 주요 특징은 다음과 같다

  • i.PC를 기본으로 컨트롤하는 장비로 관리 및 업그레이드가 매우 간편하다. (장비 작동 중 일어나는 모든 변화가 로그파일에 저장된다)
  • ii.생산관리와 인터페이스가 되어 오더 체인지 시, 지종, 지폭, 골종류에 따라 장력값이 자동으로 조정된다.
  • iii.레이저 스캐너로 편단의 펄럭거림이나 환경변화(빛, 스팀, 지분)에 구애 받지 않고 지폭 및 센터위치를 정확하게 감지한다.
  • iv.2축의 Yellow Wheel을 가진 헤드로 가이딩을 한다
  • v.로드셀이 있어서 장력을 수치화하고(KGF) 정확하게 조절한다
  • vi.스태커 위 컨트롤 룸에 원격으로 장력을 조절할 수 있는 보조장치 설치가 가능하다
  • vii.반자동 보조 사이드 가이드를 갖추고 있어서 보수관리 등 임시적인 상황에서도 생산라인을 가동시킬 수 있다.
  • viii.보조 모터가 있어서 새 원단을 본 장비에 넣고 더블베커까지 연결할 때 힘들이지 않고 손쉽게 작업할 수 있다.

2) 기본 작동 원리

A. Guiding Part PC와 연결된 두 개의 레이저 스캐너가 현재 진입하는 편단의 위치를 확인하여 2축의 헤드를 통해 정밀한 가이드가 이루어지게 한다.

B. Tension Part 로드셀을 통해 편단에 걸린 장력의 크기를 읽고 에어 브레이크를 통해 작업자가 원하는 수치만큼 원단의 장력을 조절한다.

3) 장비구성

  • 본체 1개 (WGL [가이딩 파트] + WTL [장력 파트])
  • 컨트롤 캐비닛 1개
  • 작업자 조작 터치 패널 (Sub Touch Panel) 1개
  • Main Body

    Main Body

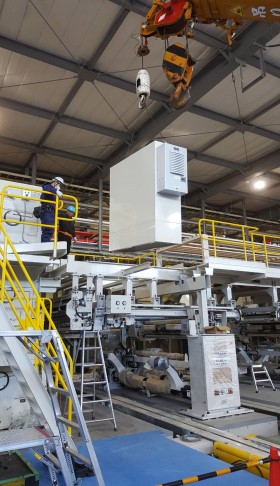

  • Control Cabinet

    Control Cabinet

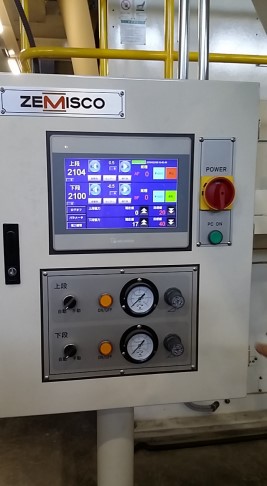

  • Touch Panel

    Touch Panel

wacs 장비구성

4) 설치위치

  • 기계장치: 3단 프리히터 앞 브릿지
  • 컨트롤 캐비닛: 기계장치 옆 구동측
  • 작업자 조작 터치 패널 (Sub Touch Panel): 조작측 더블 베커 앞
설치위치

제품 사양

WGL

Max. Guiding Speed
400mpm
Guiding Accuracy
less than ±1mm at 300mpm line speed
Sensing Method
by 2 laser sensors scans the web laterally and measure the web width by means of distance measuring. Measuring accuracy is 0.2mm ±10%
Communication
through Ethernet cable (by TCP/IP interface)
Steering Wheel
2 x 4 wheels for 2500mm web width
Wheel Size
160mm diameter x 50mm width urethane caution roll
Steering Angle
max. ±10.2°
Actuator
actuate by servo motor with ball screw
Web Width Display
real time display of each web width and web position on the monitor
Reference Position
adjustable function for guiding reference position by push button that provided SET TO S/S button of the screen for easy setting of guiding line
Manual Guiding
emergency purpose manual type guiding system per level. This guiding pedal moves simultaneously by racks and pinions for quick move to guide the web that say one time quick time Quick-Set guider

WTL

Machine Speed
max. 400mpm
Tension Indication
by digital display. Target value and current value displayed
Tension Control
by pneumatic brake control. Pneumatic brake used on the roll. Fully automatic tension control in KGF
Web Threading
geared motor (0.5hp) with cam clutch bearing per level
