1) 사용목적

본 장치는 WACS에 추가되는 옵션 품목으로 편단의 가장자리 골을 눌러주는 작업을 수행한다.

본 장치가 작동하면 편단 골 가장자리에 접착제가 묻지 않게 되어, 더블베커 열판에 접착제 찌꺼기로 인한 보드의 스크래치 및 정비를 위한 생산가동중단을 줄일 수 있게 된다.

더불어 매일 더블베커 열판 청소 횟수를 최소화하기 위해 세운 생산스케줄을 컨버팅 머신 생산스케줄에 맞출 수 있게 되어 생산효율화 향상에 크게 기여하며 또한 원단의 이동거리와 공장 내부 제품(골판지)창고의 효율성을 가져온다.

2) 기본 작동 원리

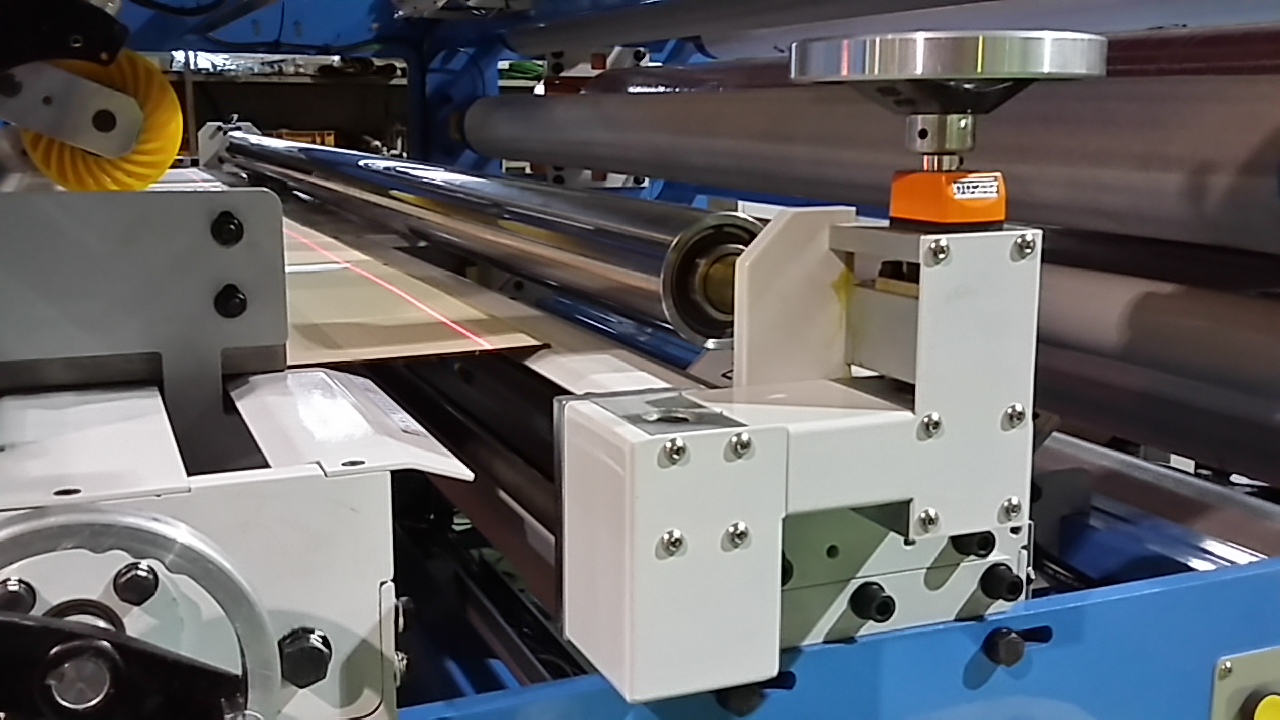

WACS 레이저 스캐너의 원지 위치 데이터를 가지고 서보모터를 작동시켜 골 누름 장치를 해당 위치로 움직이고, 골높이에 맞게 적당량을 눌러준다.

3) 장비구성

• 기계장치 1개
• 컨트롤 캐비닛 1개 (WACS 컨트롤 캐비닛을 공유)
• 작업자 조작 터치 패널 1개 (WACS Sub Touch Panel 공유)

4) 설치위치

본 장치는 WACS의 옵션 품목으로 WGL과 WTL 사이에 설치 된다.
