RCD (Roll Centering Device)

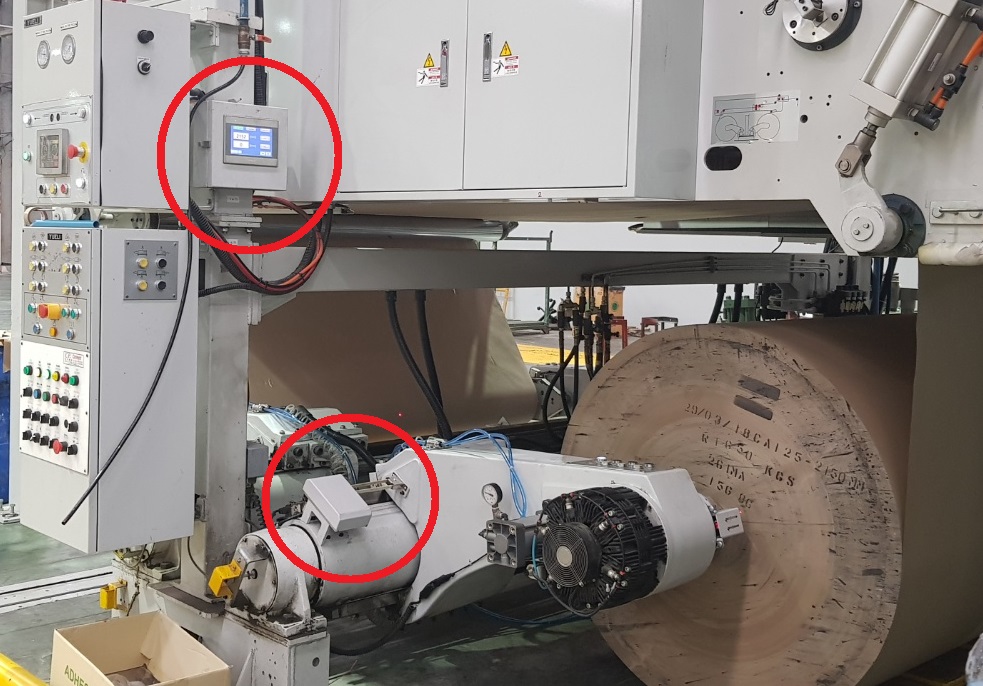

설치 사진

설치 사진

제품 특징

1) 사용목적

이 장비는 밀롤스탠드에 원지롤을 걸 때, 작업자의 육안에 의존하여 원지롤의 위치를 수동으로 조정하던 방식을 자동방식으로 전환한 장비다.

이 장비를 사용하면, 작업자는 지폭의 변화에 상관없이 쉽고 빠르게 정해진 위치로 밀롤암을 이동시킬 수 있고,
이는 원단위치조정오류에 의한 생산성 저하(재정렬을 위한 감속운행 내지 생산중단, 트림 증가)를 방지할 수 있다.

2) 기본 작동 원리

밀롤 기계 중심부에 설치된 엔코더와 밀롤암에 설치된 레이저센서를 이용하여 원단길이와 중심위치를 계산하는 방식이다.

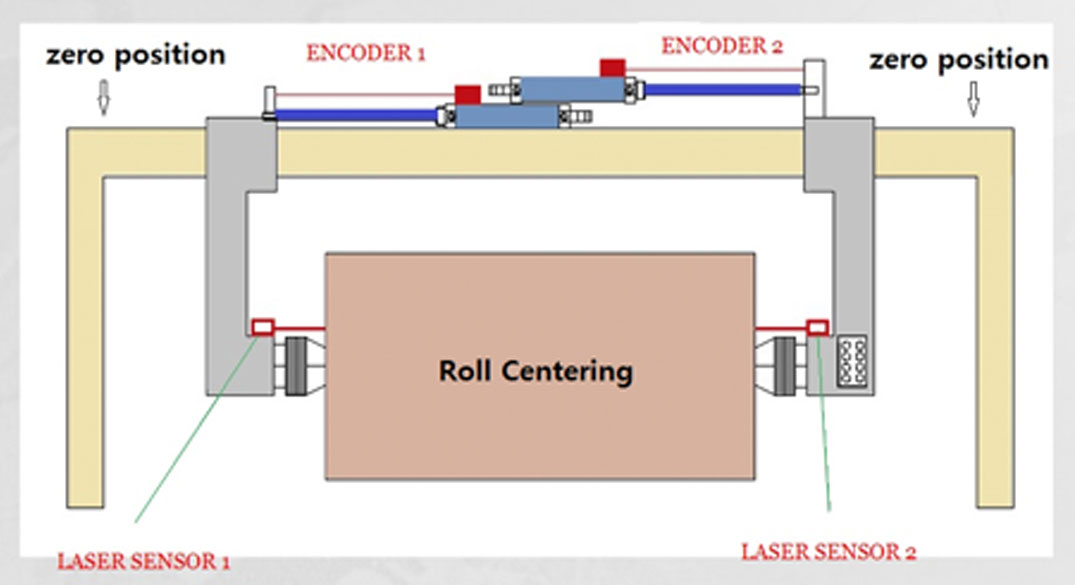

RCD 작동 원리

RCD 작동 원리

3) 장비구성

  • Encoder 모듈 2 세트
  • Laser Sensor 모듈 2 세트
  • 메인 컨트롤 박스 1개
  • 작업자 조작 터치패널 (Sub Touch Panel) 2개 (좌우 각 1개)
  • 스플라이서 부착용 조작 버튼 2개 (좌우 각 1개)

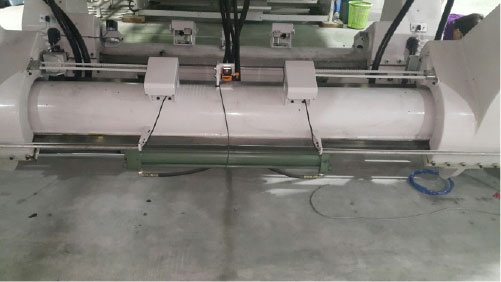

  • Encoder Module

    Encoder Module

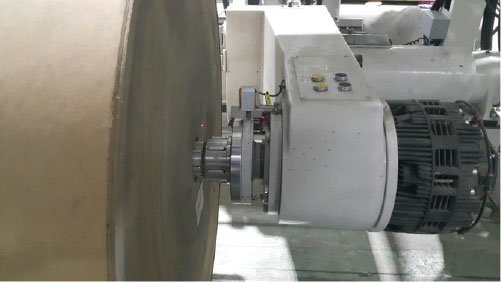

  • Laser Sensor Module

    Laser Sensor Module

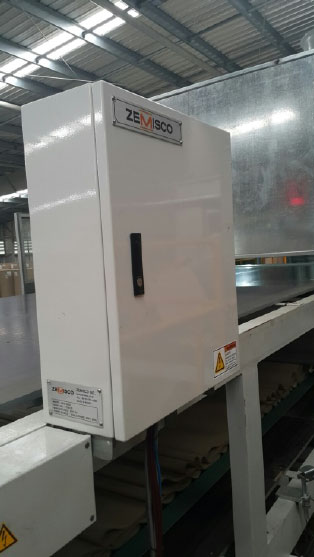

  • Main Control Box

    Main Control Box

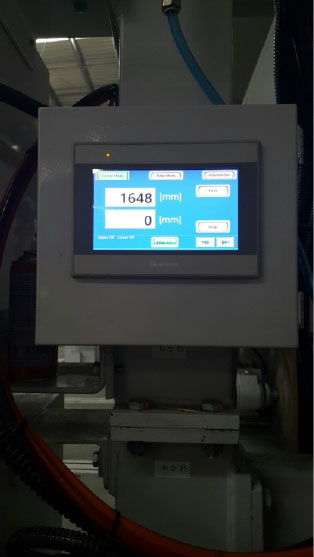

  • Sub Touch Panel

    Sub Touch Panel

RCD 장비구성

4) 설치위치

  • Encoder 모듈: 밀롤스탠드 실린더
  • Laser Sensor 모듈: 밀롤암 척킹콘(Chucking Cone) 연결부위
  • 메인 컨트롤 박스: 좌우 밀롤스탠드 구동측 중앙 또는 브릿지
  • 작업자 조작 터치패널: 좌우 밀롤스탠드 조작측 기둥

제품 사양

Position Accuracy
±1mm
Sensing Method
by two laser sensors measure the chucking depth and 2 Encoders measure the distance of each swing arms position
Reference Position
to be indicated by operator (center line to be changed by operator at the touch pads)
Interface
control of hydraulic to be interfaced with touch pads
Laser Sensor
Panasonic, Japan made
Encoder Module
Timing Belt with Encoder
Total Power
.5KW per set
Ambient Temp.
0℃ ~ 40℃
Total Installed Power
1.5KW
