ZEBLER (Tension Balancing Roll)

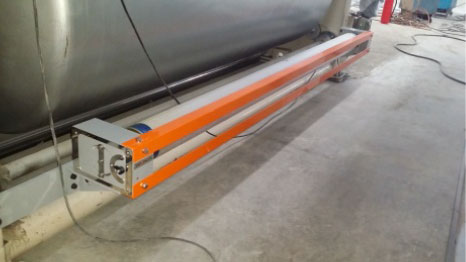

설치 사진

설치 사진

제품 특징

1) 사용목적

원지의 좌우장력이 같지 않아 생산 라인에서 원지 흐름이 불안정할 때, 본 장비를 이용하여 좌우장력을 같게 할 수 있다.

2) 기본 작동 원리

본 장비는 스프링이 없이 베어링을 이용하여 부드럽게 상하로 움직인다.
2축 레일을 따라 한쪽이 하강운동을 하면 반대쪽은 상승운동을 하고 반대로 한쪽이 상승운동을 하면 반대쪽이 하강운동을 한다.

3) 장비구성

  • 특수 알루미늄 롤 1개
  • 베어링 세트 2개
  • 브라켓 2개

4) 설치위치

본 장비는 이론상 설치공간이 있고 장력 좌우밸런스가 필요한 곳이면 설치가 가능하다. 보통 프리히터 및 프리컨디셔너 앞 또는 뒤, 스플라이서 출구롤 뒤, 더블베커 앞 등에 설치된다.

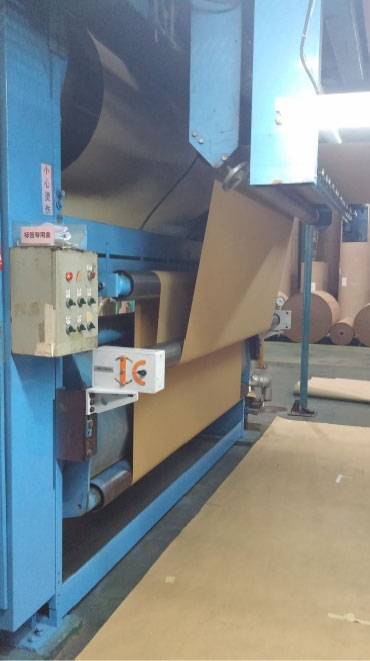

  • Preheater Position

    Preheater Position

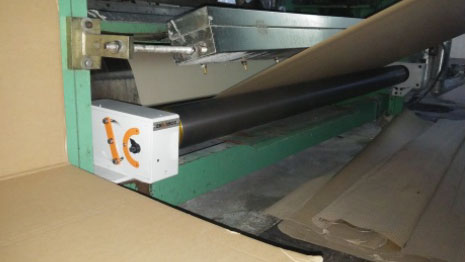

  • Splicer Position

    Splicer Position

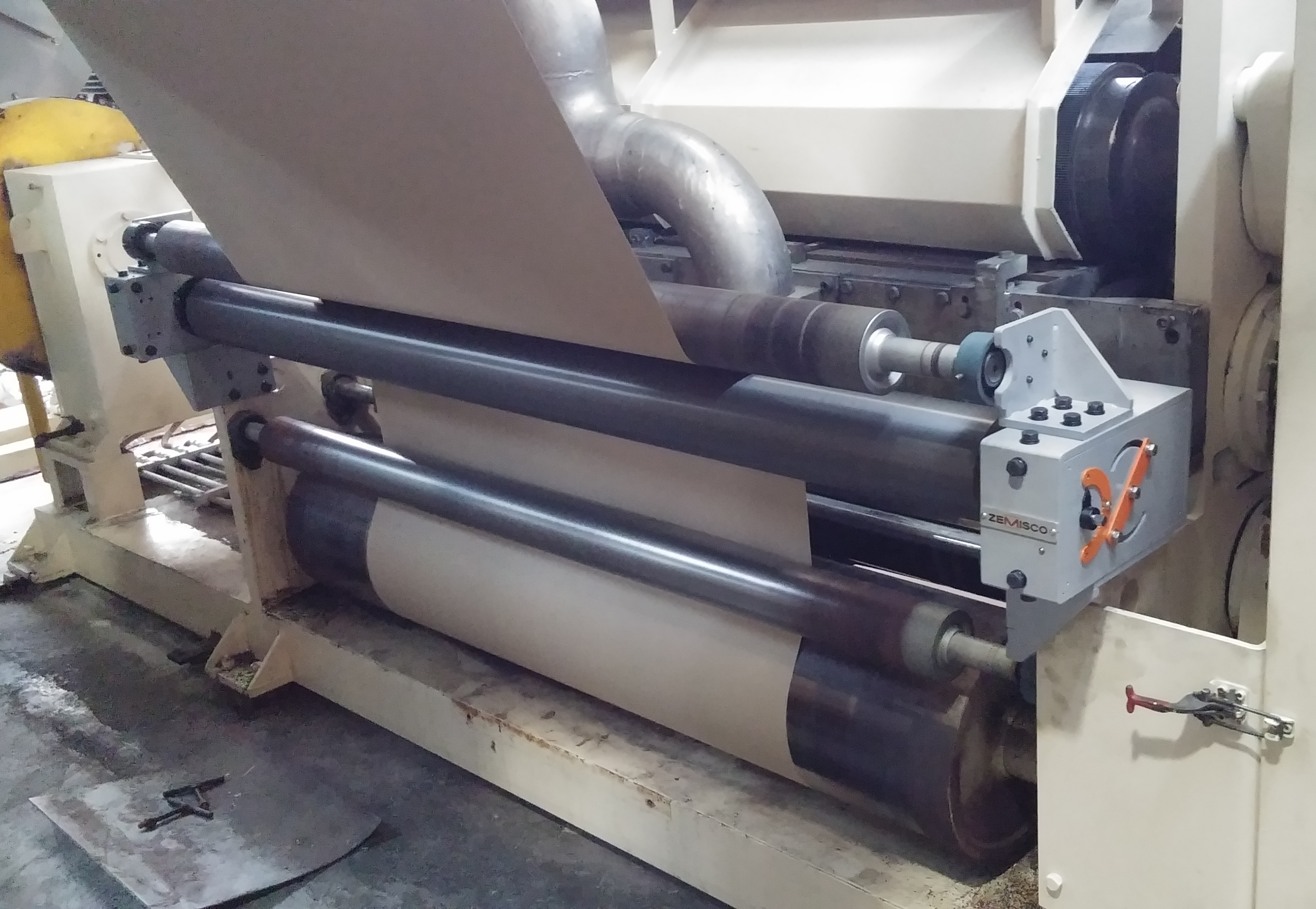

  • DB Position

    DB Position

설치 위치 사례
